그라운드앵커 (GROUND ANCHOR)
GROUND ANCHOR 공법
구조물을 높은 긴장력을 도입한 고강도의 강재로 연결하여 안정한 지반에 정착하는 공법

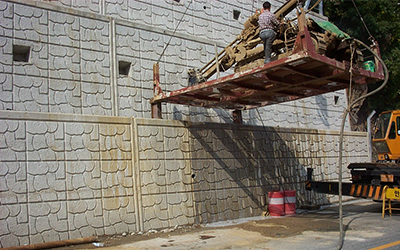

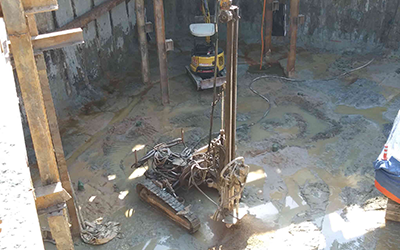

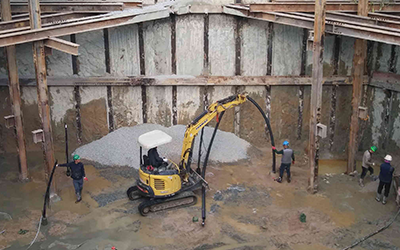

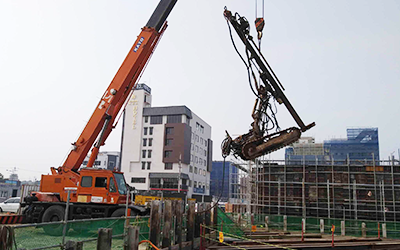

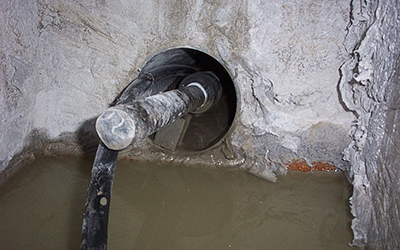

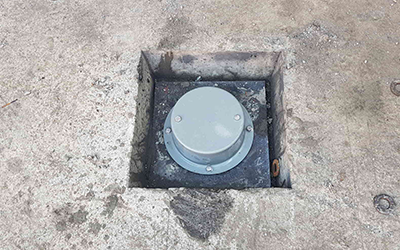

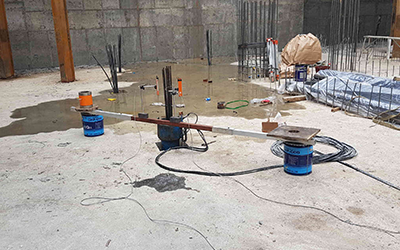

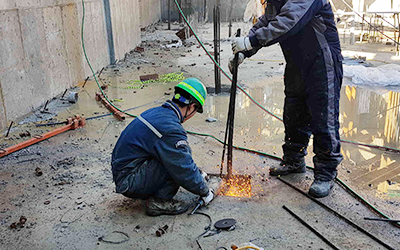

그라운드앵커(Ground Anchor)는 토목이나 건축 구조물을 안정한 지반에 정착하기 위해서 고강도 강재로 연결하고그 강재에 높은 긴장력을 도입하여 구조물의 횡방향 또는 연직방향의 구속력 또는 선행하중을 가할 수 있는 효과적인 공법으로앵커체, 인장부, 앵커두부로 구성되어 있다. 그라운드앵커는 천공 홀(Hole) 내에 인장재를 삽입하고, 선단부에 그라우트를 주입하여 앵커체를 형성하며, 지표측은 시스(Sheath)에 의해서 보호하고, 앵커두부에서 긴장력을 주어 인장재를 긴장시킨다. 그라운드 앵커는 사용목적, 사용기간, 앵커의 구조, 앵커 각, 그라우트의 주입압력, 인장재의 종류, 긴장정착방식 등으로 분류된다. 또한, 그라운드 앵커의 선정시 제각기의 특성을 고려하여 설계 및 시공에 적합한 종류를 사용하여야 한다.

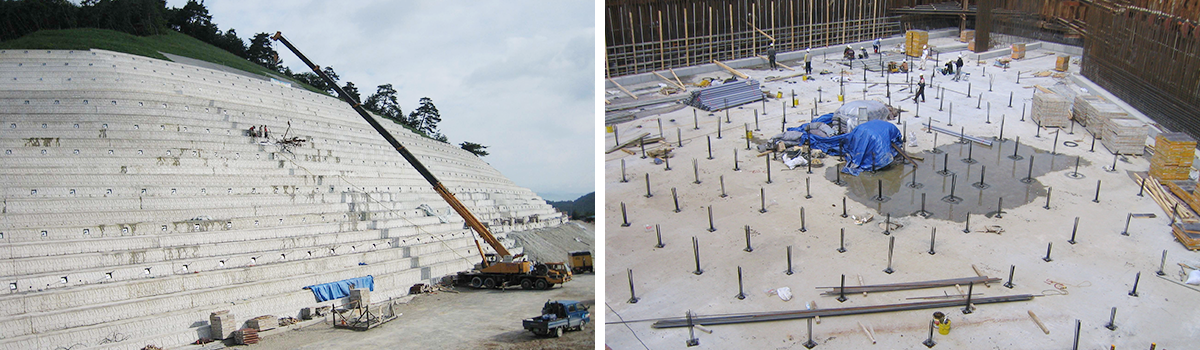

GROUND ANCHOR의 종류

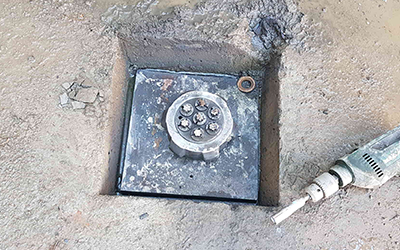

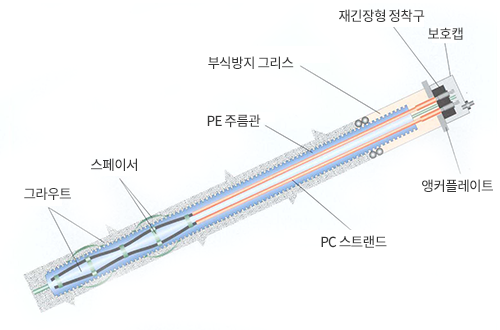

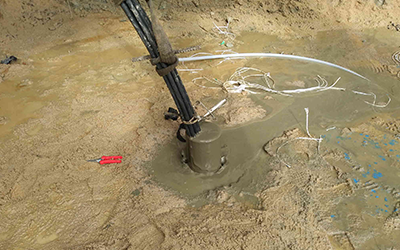

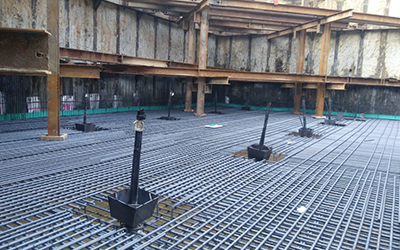

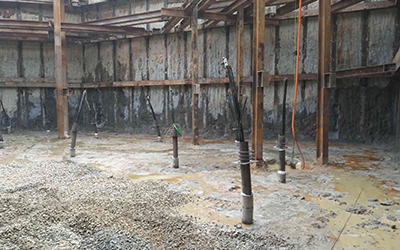

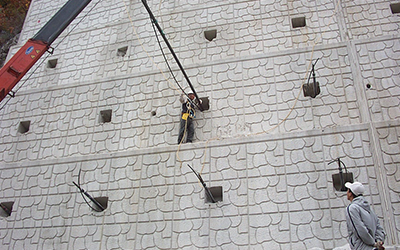

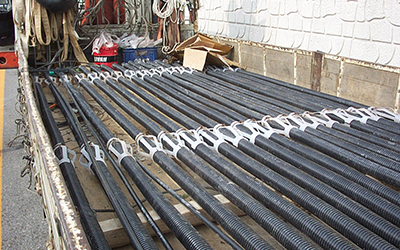

Ⅰ. 강연선 앵커
강연선 앵커는 그라우트의 부착력에 의하여 인장력에 대응하는 공법으로 인장재로 강연선을 사용하며, 이중방식과 재긴장이 가능하며 비교적 자재비가 저렴한 공법이다.
강연선 앵커의 주요 특징
- 현장 적용에 따른 앵커체의 길이 변경이 용이하여 작업성 우수
- 재긴장 정착구를 사용하여 쉽게 재긴장이 가능한 시스템
- 슬리브 커플러 및 커넥션 슬리브로 차수역할을 함으로써 정착부에 부식방지는 물론 시공성을 향상시킴
- 인장재의 가격이 저렴하며 시공실적이 많다.
강연선 앵커의 하중제원 (12.7mm 기준)
| 가닥수 | 단면적(mm²) | 항복하중(kN) | 극한하중(kN) | 허용하중(kN) |
|---|---|---|---|---|
| 2 | 197.8 | 318 | 374 | 224 |
| 3 | 296.1 | 477 | 561 | 336 |
| 4 | 394.8 | 636 | 748 | 448 |
| 5 | 493.5 | 795 | 935 | 560 |
| 6 | 592.2 | 954 | 1,122 | 672 |
| 가닥수 | 단면적(mm²) | 항복하중(kN) | 극한하중(kN) | 허용하중(kN) |
|---|---|---|---|---|
| 7 | 690.9 | 1,113 | 1,309 | 784 |
| 8 | 789.6 | 1,272 | 1,496 | 876 |
| 9 | 888.3 | 1,431 | 1,683 | 1,008 |
| 10 | 987.0 | 1,590 | 1,870 | 1,120 |
| 12 | 1,184.4 | 1,908 | 2,244 | 1,344 |

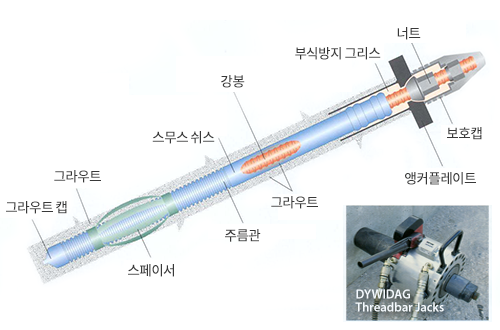

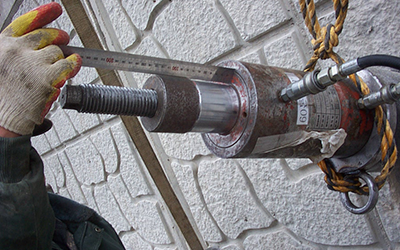

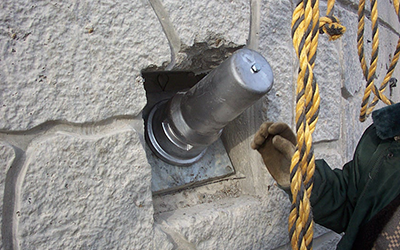

Ⅱ. 강봉 앵커
강봉 앵커는 그라우트의 부착력에 의하여 인장력에 대응하는 공법으로 인장재로 고강도강봉(Dywidag bar)을 사용하며 완벽한 이중방식과 너트타입 정착으로 재긴장이 간편한 공법이다.
강봉 앵커의 주요 특징
- 직경이 큰 긴장재의 사용으로 부식환경에 대한 저항성 우수
- 고강도 강봉을 지상에서 선그라우팅(Pregrouting)하여 완벽한 부식방지 가능
- 정착구 인장시 정착구 슬립이(△=1mm) 적어 인장력의 손실감소로 하중전달 효율성 증가
- 너트식으로 인장작업시 재긴장이 간편하여 유지관리가 용이
강봉 앵커의 하중제원
| 강도(N/㎟) | 공칭직경(㎜) | 단면적(㎟) | 항복하중(kN) | 극한하중(kN) | 허용하중(kN) |
|---|---|---|---|---|---|
| 950/1050 | 26.5 | 551 | 525 | 580 | 348 |
| 950/1050 | 32 | 804 | 760 | 850 | 510 |
| 950/1050 | 36 | 1,018 | 960 | 1,070 | 642 |
*우측으로 스크롤하시면 전체 정보를 확인하실 수 있습니다.

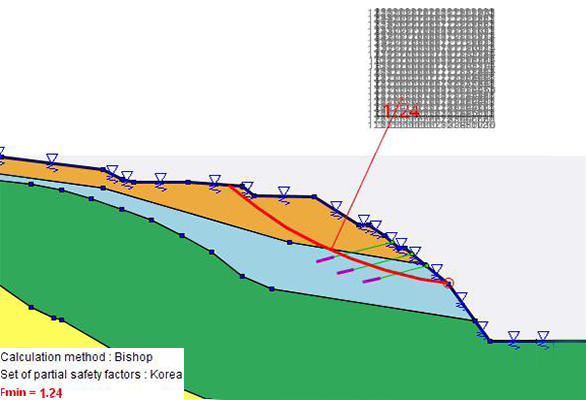

GROUND ANCHOR의 안정성 검토
해석 단면
안정성 검토
